PiCUS TreeMotion

Die Wind-Reaktions-Messung mittels PiCUS TreeMotion Sensor wird verwendet, um im Rahmen eingehender Untersuchungen die Standsicherheit von Bäumen einzuschätzen.

Rückrufservice

Rückrufservice

Sie haben Fragen?

    Detaillierte Informationen zum Umgang mit Nutzerdaten finden Sie in unserer Datenschutzerklärung.

    Beschreibung

    PiCUS TreeMotion Produktbeschreibung

    Die Windreaktionsmessung des TreeMotion Sensors erfasst die Schwingbewegung von Bäumen unter realen Bedingungen und lässt Rückschlüsse auf die Verankerung der Wurzeln im Boden zu. Neben den Eigenschaften des Baumes werden dabei alle Einflussfaktoren der Umgebung auf den Wind berücksichtigt. Dadurch kann die Standsicherheit bei der tatsächlichen Windexposition beurteilt werden.

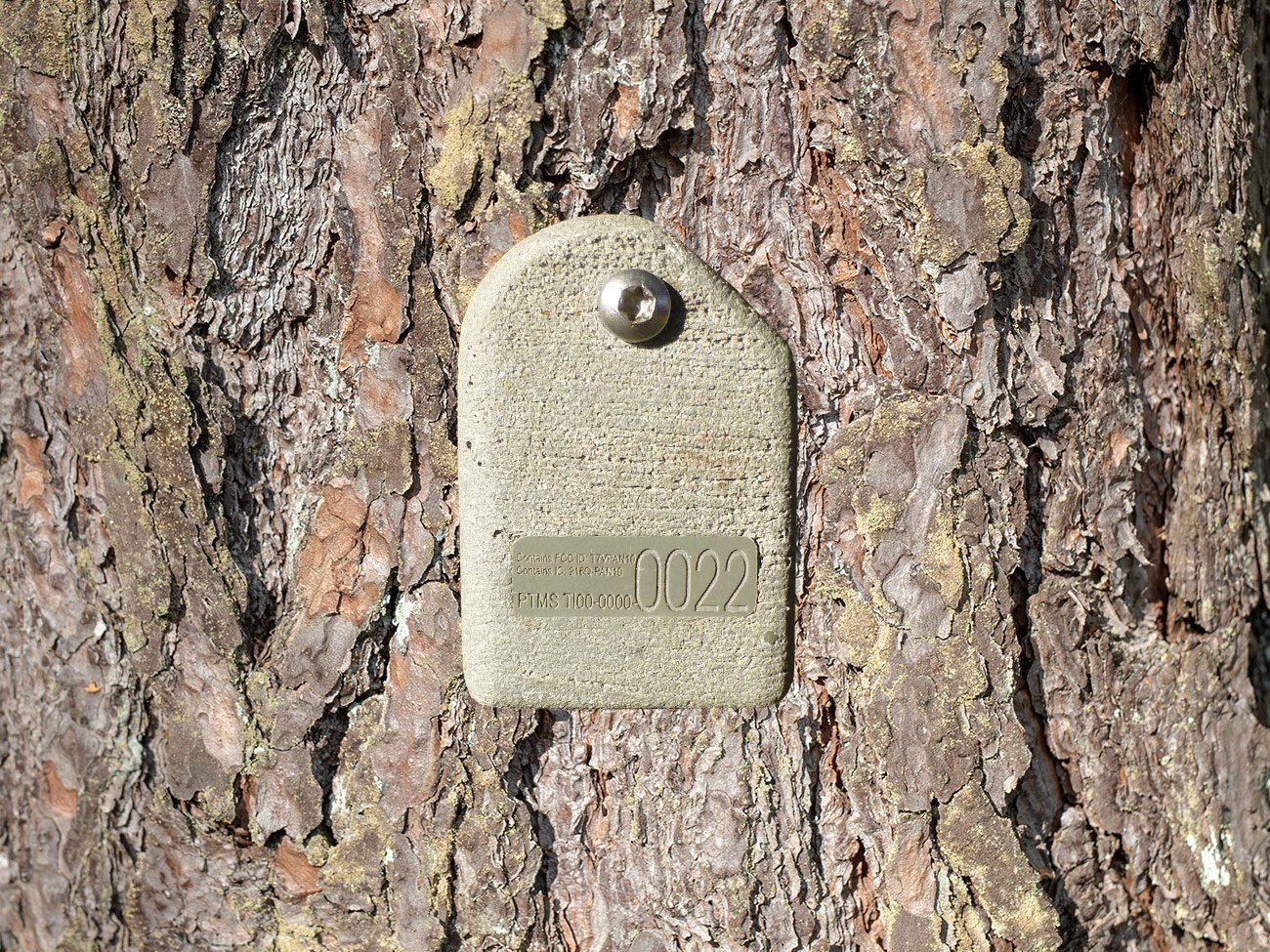

    Ein Basissensor misst direkt am Stammfuß die Wurzeltellerneigung. Ein Kontrollsensor misst die Neigung in 2 bis 3 Metern Höhe, damit die echte Windreaktion des Baumes von Störquellen unterschieden werden kann.Der PiCUS TreeMotion Sensor kann die Messung über Stunden, Tage oder Wochen autark aufzeichnen. Die Datenauswertung erfolgt komfortabel im Büro.

    Voraussetzungen für die erfolgreiche Messung sind Böen von mehr als 45 km/h und eine Messzeit von mindestens 2 h.

    Ganze Baumgruppen auf einmal analysieren

    Vergleichen Sie die Neigungswerte mehrerer benachbarter Bäume, um einzelne gefährdete Bäume effizient zu identifizieren.

    Schnell und mit wenig Aufwand.

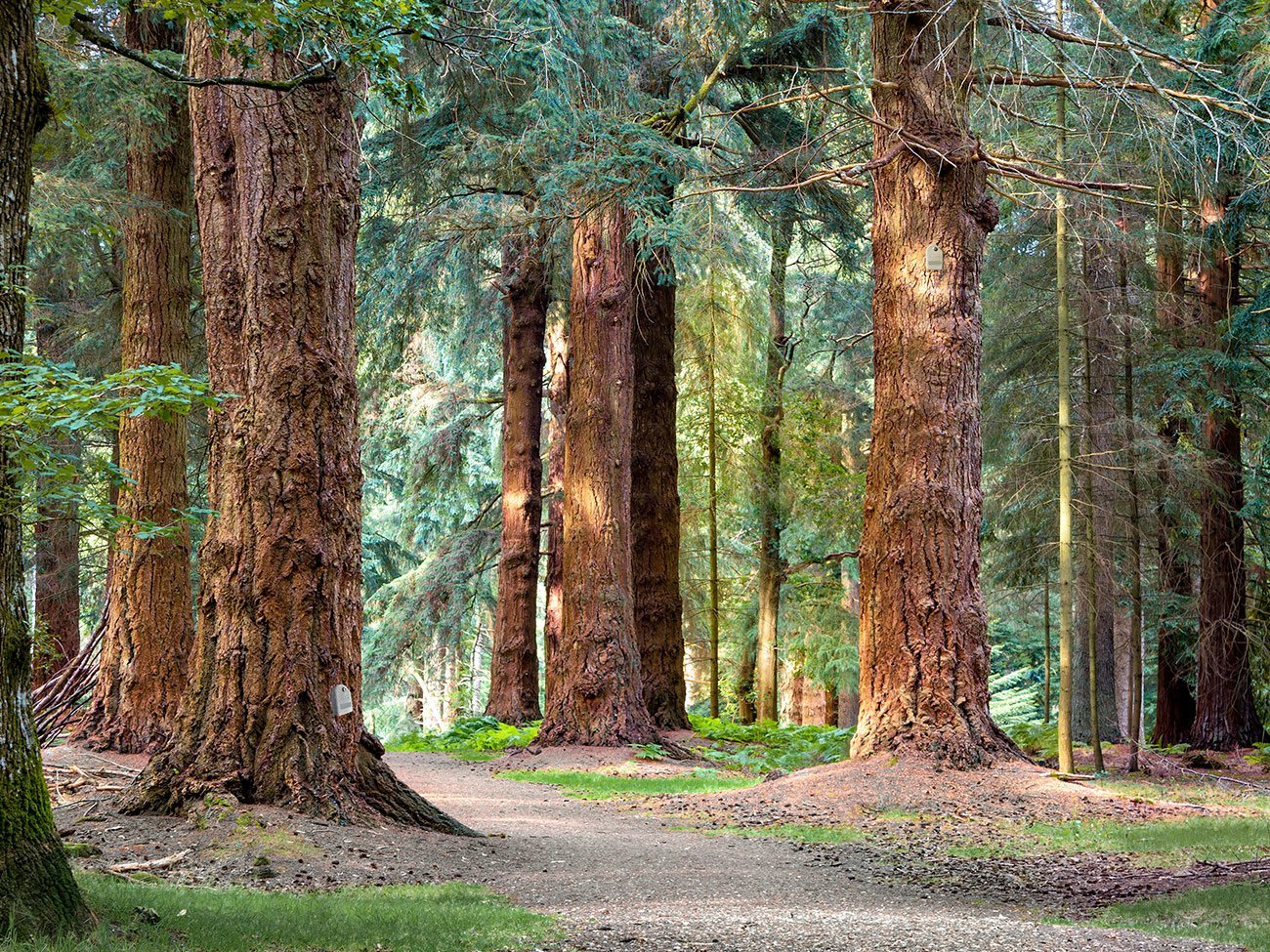

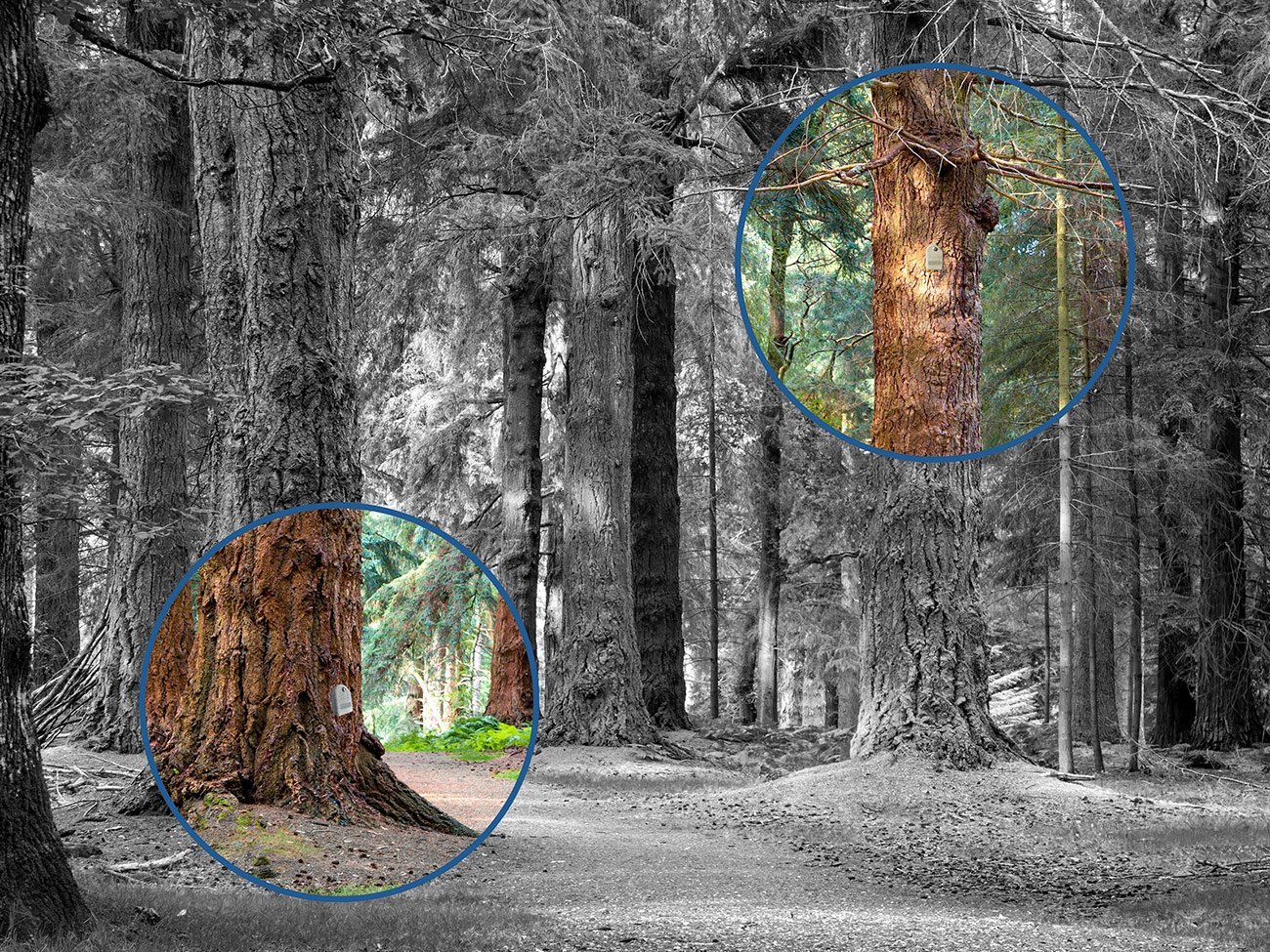

    Eine gute Einsatzmöglichkeit des TreeMotion Sensors ist die vergleichende Analyse von Baumgruppen. Dabei werden vor einem erwarteten Sturm mehrere Bäume gleichzeitig mit Sensoren ausgestattet. So können zum Beispiel alle Bäume einer Allee mit wenig Aufwand sehr schnell getestet werden.

    PiCUS TreeMotion Funktionsumfang:

    Sensoren: 10 Sensoren enthalten (auch als Mini-Kit mit 2 Sensoren zum Einstieg erhältlich)
    Genauigkeit: Neigungsmessung auf 0,03° genau
    Unauffälligkeit: Geringere Vandalismusgefahr durch kleine Sensoren (61 mm x 41 mm x 20 mm)
    Laufzeit: 2 Wochen + integrierte Ladestation, mit der 10 Sensoren drahtlos aufgeladen werden können
    Optionale Erweiterung: Windmesssystem

    Lieferumfang

    Lieferumfang (Starter Paket):

    • Transportkoffer
    • 10x Sensoren
    • Ladenetzteil
    • Software

    Lieferumfang (Mini-Kit):

    • • Mini-Transportkoffer
    • • 2x Sensoren
    • • Ladenetzteil
    • • Mini-Software

    Messprinzip

    Das Messprinzip:

    Die Wind-Reaktions-Messung erfasst die dynamische Schwingbewegung des Baumes in natürlichem Wind. Gemessen wird dabei die Wurzeltellerneigung.

    Der Vorteil:

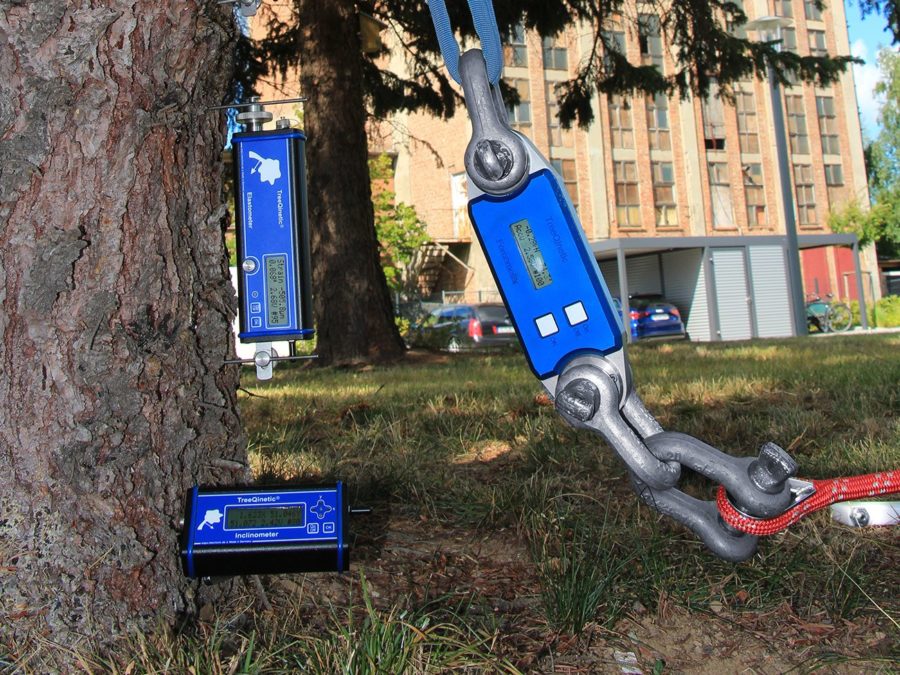

    Die Reaktion des Baumes wird direkt, einschließlich aller Umgebungsbedingungen gemessen! Dazu gehören Baumeigenschaften (Größe, Kronenform, …), die Windstärke und -richtung, sowie die Windexposition des Baumes (vornehmlich Bebauung und andere Bäume in der Umgebung). Im Gegensatz dazu wird beim Zugversuch (Wessolly & Erb, 1998), der für die Bewertung von Defekten im Wurzelbereich eine bewährte Methode ist, eine künstlich erzeugte Windersatzlast in den Baum eingeleitet. Die Relation zu tatsächlich auftretendem natürlichem Wind kann, wegen der oben erwähnten Umgebungseinwirkungen, aber nur schwer abgeschätzt werden.

    Technische Details

    Technische Details

    Eigenschaft PiCUS TMS 3 PiCUS TMS
    allgemein
    Farbe Grau Schwarz
    Gewicht 73 g 270 g
    Maße 61 mm x 41 mm x 20 mm 100 mm x 80 mm x 75 mm
    Gehäuseschutz vollständig wasser- und staubgeschützt regen- und staubgeschützt
    min. Lebensdauer 5 Jahre 5 Jahre
    Messung
    Genauigkeit Neigungsmessung 0,03 ° 0,03 °
    Messintervall 0,05 s (20 Hz) 0,05 s (20 Hz)
    Art der Neigungsmessung 3D-Messung 2D-Messung
    Ausrichtung des Sensors Beliebig horizontale Ausrichtung
    Genauigkeit Temperaturmessung 1 °C 1 °C
    Zulässiger Temperaturbereich -20 – +50 °C -20 – +50 °C
    Energieversorgung
    Akku-Kapazität und Laufzeit (fabrikneu) 250 mAh; > 14 Tage 2900 mAh; > 20 Tage
    Akkuladung drahtlos Mikro-USB-Kabel
    Ladezeit ca. 2 h ca. 6 h
    empfohlene Ladetemperatur 5 – 35 °C 5 – 35 °C
    Messdatenspeicher
    Speichertyp interner Flash-Speicher MicroSD-Karte
    Speichergröße 256 MB bis 32 GB
    Speicher-Laufzeit 20 Tage > 130 Tage (1 GB Karte)
    Kommunikation
    Standby- und Messmodus Bluetooth Low Energy 4.0 Mikro-USB-Kabel
    Daten-Download Bluetooth Classic 2.1 SD Kartenleser
    Bedienung
    TMS-Aktivierung Magnetstift elektr. Schalter
    Outdoor-Steuerung BLE-fähiges Mobiltelefon (Android, iOS) + TMS 3 App elektr. Schalter
    Daten- Download und Auswertung PC mit Bluetooth Classic + TMS 3 Control Software (direkte Bedienung des Sensors) SD Kartenleser + TMS PC Software
    PiCUS TMS Koffer
    Stromversorgung 230 V AC, 50 Hz (Netzteil) 230 V AC, 50 Hz (Ladegerät)
    Anzahl TMS-Ladestationen 10 (drahtlos-Ladeschalen) 10 (MicroUSB-Ladegerät)
    Anzahl TMS-Lager 20 20
    Gewicht, voll (Schrauben, Kabel, 10 TMS) 5,5 kg 11 kg
    Maße 48 cm x 35 cm x 15 cm 60 cm x 45 cm x 17 cm

      Wichtigste Softwarefunktionen

    • Darstellung der Rohmessdaten (Neigungswert und –richtung)
    • Funktion zur Identifikation und Analyse von Neigungsereignissen
    • Direkter Vergleich der Neigungsmesswerte verschiedener PiCUS TMS (typ. Basis- und Kontrollsensor am selben Baum)
    • Automatische Datenauswertung und Generierung der Wind-Neigungskurve

    PiCUS TMS 3 spezifisch

    • App zur Steuerung der PiCUS TMS 3:
      • Statusanzeige
      • Eingabe von Baumdaten zum Start einer Messung
      • Live-Messmodus



    • Erweiterung des PC-Programms:
      • Automatisches Auslesen der Messdaten aus den PiCUS TMS 3
      • Automatische Strukturierung aller Neigungs- und Windmessdaten nach Projekten (Datenbank)
      • Direkter Vergleich der Neigungsmesswerte aller PiCUS TMS 3 (die am selben Baum angebracht waren)
      • Direkter Vergleich der Windneigungskurven verschiedener Bäume
      • Automatisches Einlesen und Verarbeiten der Windmessdaten (aufgenommen vom optional erhältlichen TMS Windmesssystem)
