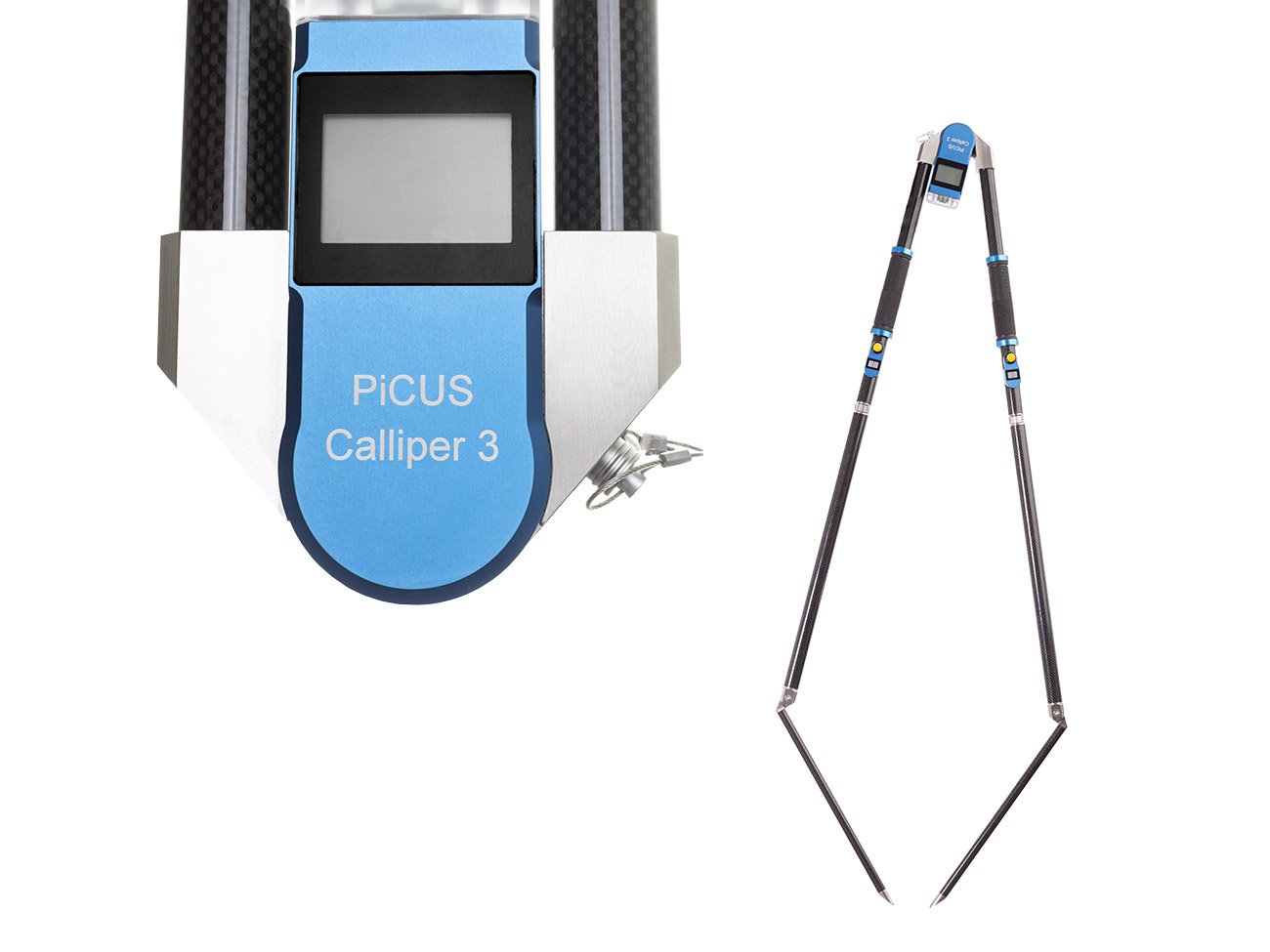

PiCUS Calliper

Die Tomographieverfahren benötigen zur Berechnung der Schall- bzw. Widerstandstomogramme neben den eigentlichen Messwerten auch Geometrieinformationen der Messebene. Je genauer die Position der Messpunkte, und somit die Distanz zwischen diesen, bekannt ist, umso präziser können die Schall- und Widerstandstomogramme berechnet werden. Der PiCUS Calliper ist ein Messgerät, mit dem die Position aller Messpunkte automatisch, schnell und exakt erfasst werden kann.

Rückrufservice

Rückrufservice

Sie haben Fragen?

    Detaillierte Informationen zum Umgang mit Nutzerdaten finden Sie in unserer Datenschutzerklärung.

    Beschreibung

    PiCUS Calliper Produktbeschreibung

    Das Triangulationsverfahren ist eine genaue und zugleich schnelle Methode, um die Geometrie der Messebene für die PiCUS Tomographie zu ermitteln.

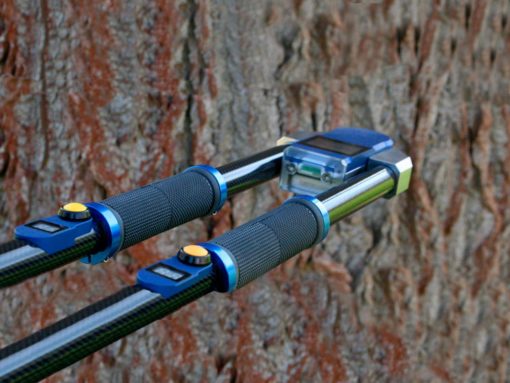

    Bevor die Messung des PiCUS Tomographen durchgeführt werden kann, muss die Geometrie des Baumes in der Messebene bestimmt werden. Der PiCUS Calliper ermöglicht die einfache Handhabung und präzise Umsetzung des Triangulationsverfahrens, selbst bei komplizierten Formen des Baumquerschnitts.

    Je genauer die Geometrie ermittelt wurde, desto genauer ist auch das Tomogramm. Der PiCUS TreeTronic 3 und der PiCUS Sonic Tomograph 3 sind beide mit dem PiCUS Calliper kompatibel. Optional kann der PiCUS Calliper direkt in den Transportkoffer des Tomographen integriert werden. Auf diese Weise haben Sie alles, was Sie für die Messung benötigen kompakt dabei.

    Die Eigenschaften des PiCUS Calliper:

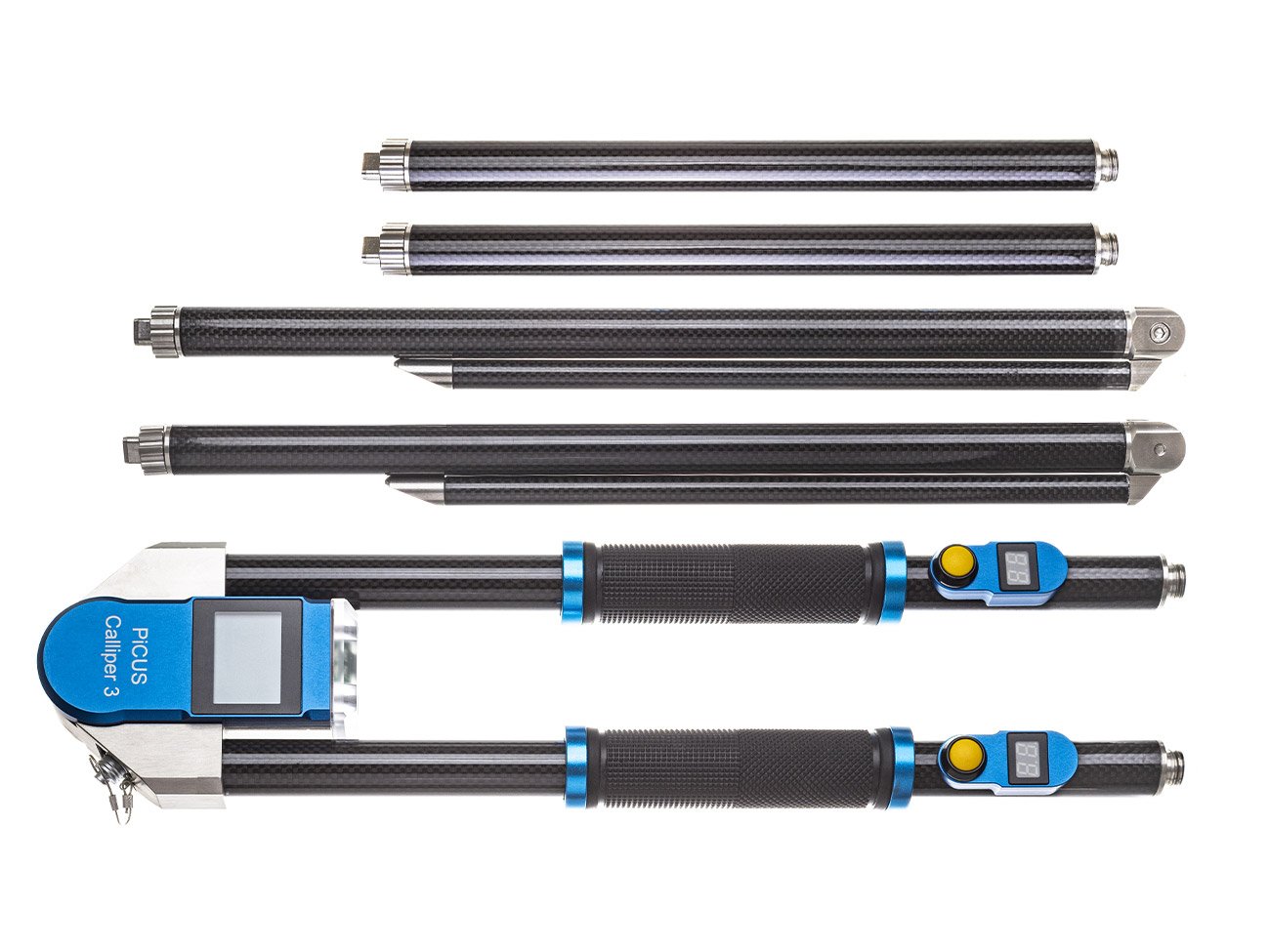

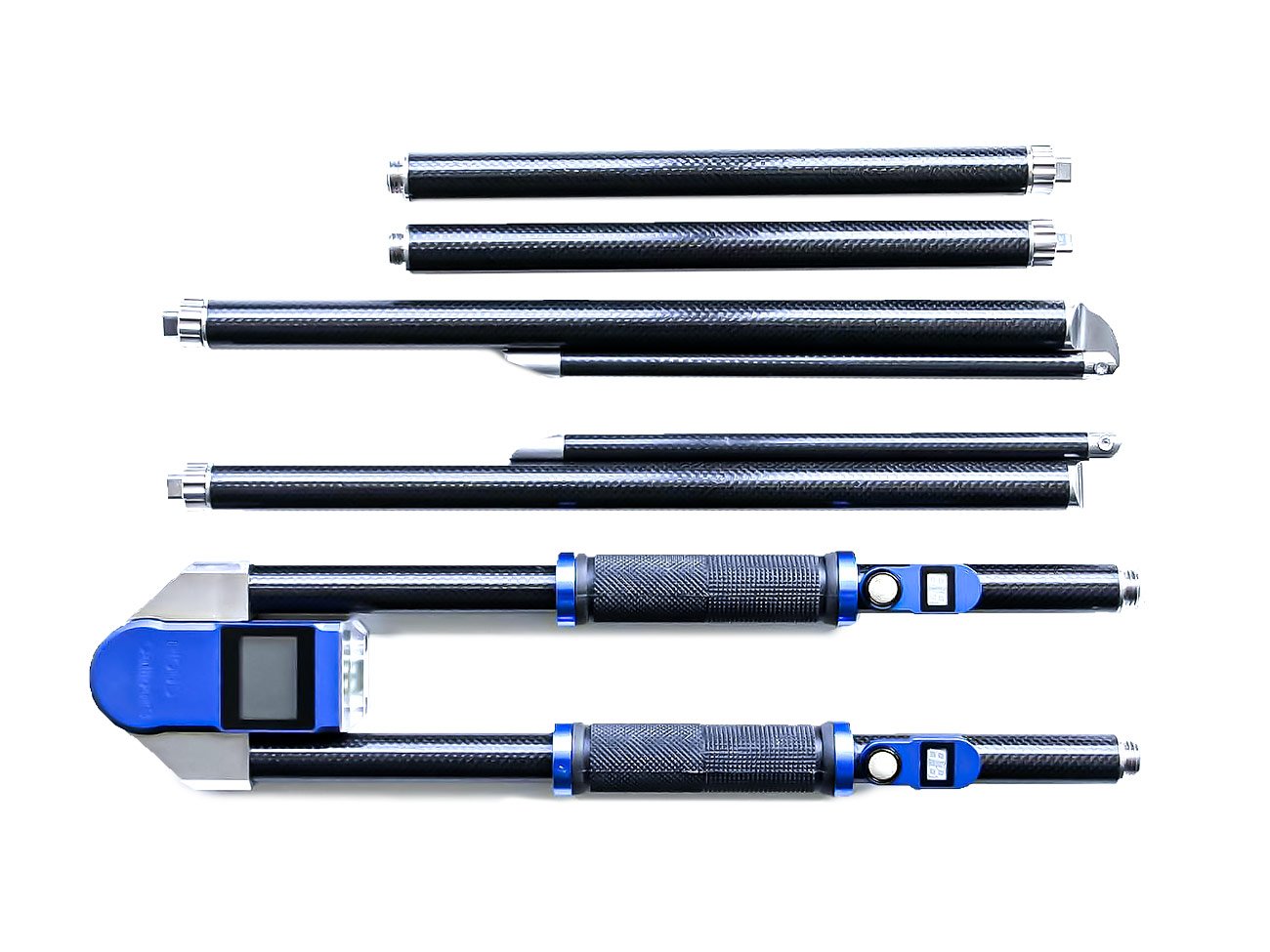

    • In 2 Größen montierbar: die Arme können bei Bedarf verlängert werden
    • Großer Arbeitsbereich: bis 1600 mm oder bis zu 2150 mm
    • Automatische, schnelle und präzise Erfassung aller Messpunktpositionen
    • Hoher Bedienkomfort: gute Ablesbarkeit der Displays, handliche Knöpfe und einfache Handhabung
    • Geringes Gewicht: Rohre aus Carbon
    • Bluetooth zur PC-Ankopplung

    Lieferumfang

    Lieferumfang (Starter Paket):

    • PiCUS Calliper 3 Faltversion
    • Netzteil
    • Transportkoffer

    Messprinzip

    Das Messprinzip:

    Die Geometrie der Tomographieebene wird mit einem Triangulationsverfahren ermittelt. Dazu müssen die Entfernungen zwischen den Messpunkten genau bestimmt werden. Hierfür kommt der PiCUS Calliper zum Einsatz. Die Software berechnet im Anschluss automatisch die Geometrie der Messebene. Theorie der Triangulationsmethode Jeder Messpunkt (MP) ist Teil eines Dreieckes. Jeweils zwei Messpunkte des Dreiecks bilden eine Basislinie. Die Position des dritten Punktes kann bei bekannten Längen aller Dreiecksseiten errechnet werden.
